小鱼儿心水论淡:被冷却的设备位置高于冷却塔

日期:2019-05-11 02:10

  被冷却的设备或产品的位置高于冷却塔,高差水头(压力)大于热水管路的水头损失值条件下,则冷却设备或产品后热水可直接流入冷却塔进行冷却,冷却后的水进入冷水池,水泵从冷水池抽水,送至车间冷却设备或产品,如图4-2、图4-3 所示。与图4-1相比,省去了热水池和热水泵站,不仅减少了占地面积,节省了投资,而且因省去了热水泵而降低了日常运行成本和管理维修费用。

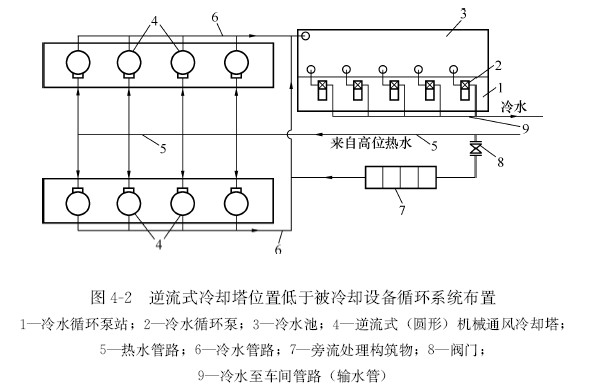

  图4-2 是采用8 台对称布置的逆流式机械通风冷却塔(与图4-1相同),每台冷却塔底为存水盘,冷却后的水经底盘出水管流入冷水池(冷水池内不分格)。水泵再从冷水池吸水,提升至被冷却设备或产品的车间。图4-3 为5 台并联组合的大型横流式机械通风冷却塔,冷水池设在冷却塔下部,分成5 格和5 个吸水井,池的外围尺寸略大于塔的外围尺寸,以减少水量损失。与图4-2 相比,虽设冷水池但又省去了冷水池的占地面积。

  由于现场的具体情况和实际条件不同,系统布置也各有不同,图4-2、图4-3仅表示系统布置的基本方法和平面示意。
